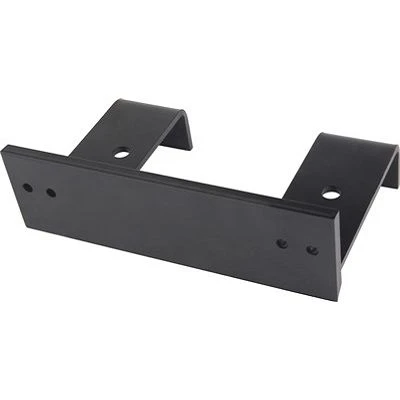

Odliate-oceľové rámy sú konštrukčné montážne zostavy prefabrikované do prefabrikovaných betónových prvkov, ktoré poskytujú vysoké{1}}záťažové upevňovacie body, ochranu hrán a presné mechanické zarovnanie. Tieto rámy, navrhnuté pre ťažké priemyselné a komerčné prefabrikované konštrukcie, pozostávajú zo za tepla-valcovaných konštrukčných oceľových profilov (kanály alebo uholníky) privarených k súvislým alebo samostatným betónovým kotvám (kolíky, výstuže alebo ploché oceľové pásy). Prenášajú šmykové, ťahové a momentové zaťaženia priamo do betónovej matrice, čím eliminujú{5}}zváranie na mieste hlavnej výstuže a skracujú montážne cykly na aktívnych stavbách.

Kľúčové vlastnosti produktu

Efektivita prenosu-zaťaženia:Kontinuálne kotviace profily rozdeľujú koncentrované konštrukčné zaťaženie rovnomerne pozdĺž okraja betónu, čím zabraňujú lokalizovanému odlupovaniu pri dynamických alebo seizmických silách.

Rozmerová stabilita:Presná prípravková-zváraná konštrukcia si zachováva tesné geometrické tolerancie (+/- 1.0 mm) počas vysoko-tlakového liatia betónu a vibrácií.

Ochrana povrchu:Žiarovo-galvanizovaný (HDG) povlak podľa ASTM A123 / ISO 1461 zaisťuje dlhodobú-odolnosť voči korózii v agresívnom počasí alebo v morskom prostredí.

Nastaviteľnosť:Integrované štrbinové kotviace kanály umožňujú nastavenie skrutkového spojenia v troch osiach, čím sa kompenzujú-konštrukčné tolerancie.

Konkrétna integrácia:Optimalizovaný rozostup kotiev a hĺbka kotvenia zabraňujú koncentrácii vnútorného napätia a zabraňujú interferencii s primárnymi výstužnými rohožami.

Kľúčové špecifikácie

Technický parameter	Podrobnosti a možnosti špecifikácie
Typy profilov	C-kanály (séria KTA/KTB), rovnaké/nerovnaké uhly a vlastné zakrivené alebo rámové konštrukčné časti.
Štandardné dĺžky	1 000 mm až 6 000 mm (možnosti prispôsobeného rezu-na-dĺžku dostupné na žiadosť projektu).
Konfigurácie kotvy	Čapové kotvy, rebrovaná výstuž zváraná pomocou odporového zvárania alebo zvárania v ochrannej atmosfére-plynu CO2 a perforované ploché oceľové páskové kotvy.
Kapacita zaťaženia	Odolnosť v šmyku do 45 kN/m; pevnosť v ťahu do 35 kN/m (líši sa podľa rozmerov profilu a triedy pevnosti betónu).
Tolerancia a súlad	Výrobná zhoda s ISO 13928 pre prefabrikované oceľové vložky; kontrola rozmerov podľa ISO 2768-m.

Stupne a štandardy

Oceľové materiály:
• Konštrukčná uhlíková oceľ: Q355B / Q235B (ekvivalent ASTM A572 Gr. 50 / A36).
• Nehrdzavejúca oceľ: SS304 / SS316 pre korozívne chemické alebo pobrežné aplikácie.

Výrobné a zváracie normy:
• Kvalita zvárania: zhoda s ISO 3834; zváračskí operátori certifikovaní podľa ISO 9606 / AWS D1.1.
• Rozmerové tolerancie: ISO 2768-m pre vyrobené konštrukčné oceľové komponenty.

Štandard ochrany proti korózii:Hrúbka žiarového-zinkovania ponorom: min. 65-85 um v súlade s ASTM A123 / ISO 1461.

Aplikácie

Prefabrikované priemyselné stenové panely:Rozhrania na ochranu okrajov a štrukturálne pripojenie pre viac{0}}poschodové prefabrikované budovy.

Infraštruktúra a doprava:Spojovacie rámy tunelových segmentov, prefabrikované mostné parapety a výplne diaľničných protihlukových stien.

Základné bloky pre ťažké zariadenia:Zaliate-montážne rámy pre priemyselné stroje, koľajnice portálových žeriavov a ťažké podporné konzoly MEP.

Architektonické prefabrikované fasády:Skryté spojovacie kanály pre závesné systémy kamenných alebo kovových obkladových panelov.

Kvalita a kontrola

Vysledovateľnosť surovín:Mill Test Certificates (MTC) overené na chemické zloženie (C, Si, Mn, P, S) a medzu klzu/pevnosti v ťahu pred výrobou.

Testovanie integrity zvaru:100% vizuálna kontrola podľa ISO 17637; pravidelné testovanie magnetickými časticami (MT) a deštruktívne skúšky ťahom v šmyku vykonávané na kotviacich-k-profilových zvaroch.

Kontrola galvanizácie:Hrúbka povlaku overená pomocou magnetických meradiel podľa ISO 2178; priľnavosť a jednotnosť kontrolovaná vizuálnymi a síranovými ponornými testami.

Verifikácia rozmerov:Laserové skenovanie a súradnicové meracie prípravky používané počas pilotných{0}}kontrol na overenie rozstupu otvorov, zarovnania štrbín a celkovej dĺžky.

Možnosti dodávky a prispôsobenia

Zákazkové inžinierstvo:Výroba založená na klientskych{0}}výkresoch dielní, výpočtoch konštrukčného zaťaženia alebo BIM modeloch (formáty Tekla / Revit).

Materiálové variácie:Výber uhlíkovej ocele s rôznymi povrchovými úpravami (frézovaná úprava, základný náter, žiarovo zinkované-pozinkovanie) alebo zostavy z plne austenitickej nehrdzavejúcej ocele.

Balenie a logistika:Balené na oceľových paletách s drevenými separátormi, zaistené vysokovýkonnou oceľovou páskou a zabalené do tkaných fólií odolných voči poveternostným vplyvom- pre námornú nákladnú dopravu.

Minimálne množstvo objednávky (MOQ):Škálovateľné výrobné behy prispôsobené na mieru projektu, pričom vzorkovanie prototypov je k dispozícii pre veľké inžinierske tendre.

Čo by mali kupujúci poskytnúť

Ak chcete urýchliť technickú kontrolu a presnosť ponuky, odošlite nasledujúce parametre projektu:

Konštrukčné výkresy / CAD súbory:Výkresy PDF alebo DWG/DXF zobrazujúce prierezy{0}}profilov, celkové dĺžky a rozloženia otvorov/drážok.

Požiadavky na zaťaženie:Konečné návrhové zaťaženia (šmyk VRd, ťah NRd a ohybové momenty) a rozhodujúce bezpečnostné faktory.

Konkrétne špecifikácie:Minimálna charakteristická pevnosť betónu v tlaku (C30/37 alebo vyššia) a obmedzenia vôle výstuže.

Trieda environmentálnej expozície:Servisné prostredie (napr. vnútorné suché, vonkajšie mestské, pobrežné námorné alebo chemické závody) na určenie špecifikácií ochrany proti korózii.

Množstvo a harmonogram doručenia:Celkové meranie alebo počet kusov, cieľový port doručenia (Incoterms 2020) a požadované míľniky doručenia na miesto.

FAQ

Otázka: Aká je štandardná hrúbka ochrany proti korózii pre žiarovo{0}}pozinkované rámy?

Odpoveď: Štandardná hrúbka žiarovo zinkovaného zinkovania sa pohybuje od 65 do 85 mikrónov v súlade s požiadavkami noriem ISO 1461 a ASTM A123 na vonkajšiu odolnosť.

Otázka: Môžu byť tieto oceľové rámy prispôsobené pomocou-neštandardných dĺžok alebo rozostupov kotiev?

A: Áno. Všetky rámy sú vyrobené podľa projektových špecifikácií. Typ kotvy, rozstup, dĺžka a umiestnenie môžu byť plne prispôsobené tak, aby zodpovedali technickým výpočtom a usporiadaniu výstuže.

Otázka: Aké zváracie normy a kvalifikácia zváračov sa dodržiavajú počas výroby?

Odpoveď: Výroba je v súlade s požiadavkami kvality ISO 3834. Všetci zváračskí operátori sú držiteľmi platných certifikácií podľa noriem ISO 9606 alebo AWS D1.1, ktoré zaisťujú plnú štrukturálnu integritu zvaru.

Otázka: Ako zvládajú odlievané-rámy na-inštalačné tolerancie?

Odpoveď: Rámy vybavené drážkovými kotviacimi kanálmi alebo pred{0}}dierovanými nadmernými spojovacími otvormi umožňujú nastavenie až +/- 15 mm naprieč osami počas operácií skrutkovania-.

Otázka: Sú dostupné možnosti z nehrdzavejúcej ocele pre vysoko korozívne prostredia?

A: Áno. Rámy vyrábame z austenitickej nehrdzavejúcej ocele ako SS304 a SS316 pre chemické zariadenia, čističky odpadových vôd a námorné pobrežné štruktúry.

Otázka: Aký je typický čas výroby a dodania pre hromadné objednávky?

Odpoveď: Štandardná dodacia lehota výroby sa pohybuje od 20 do 35 dní v závislosti od dostupnosti surovín, požiadaviek na vlastné nástroje a celkového objemu objednávky.
